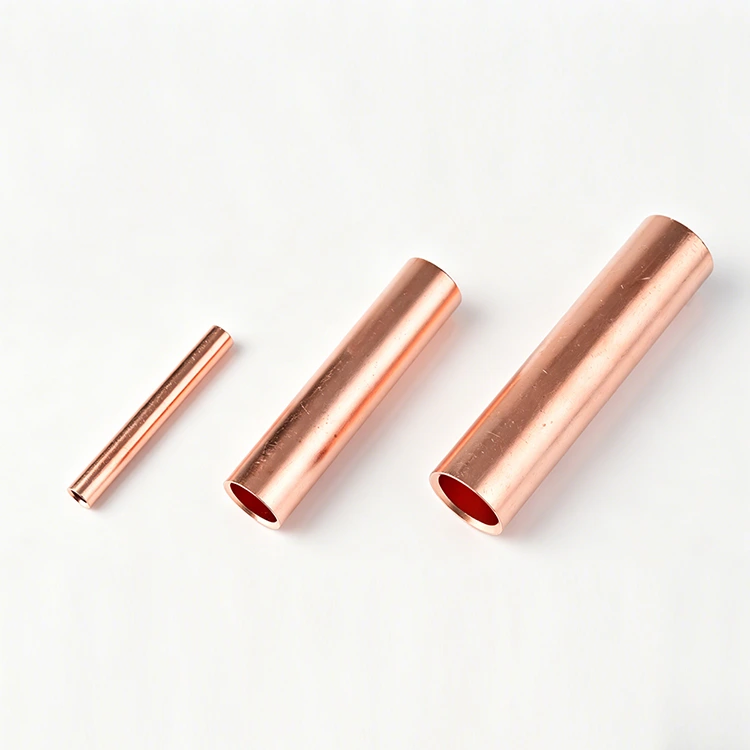

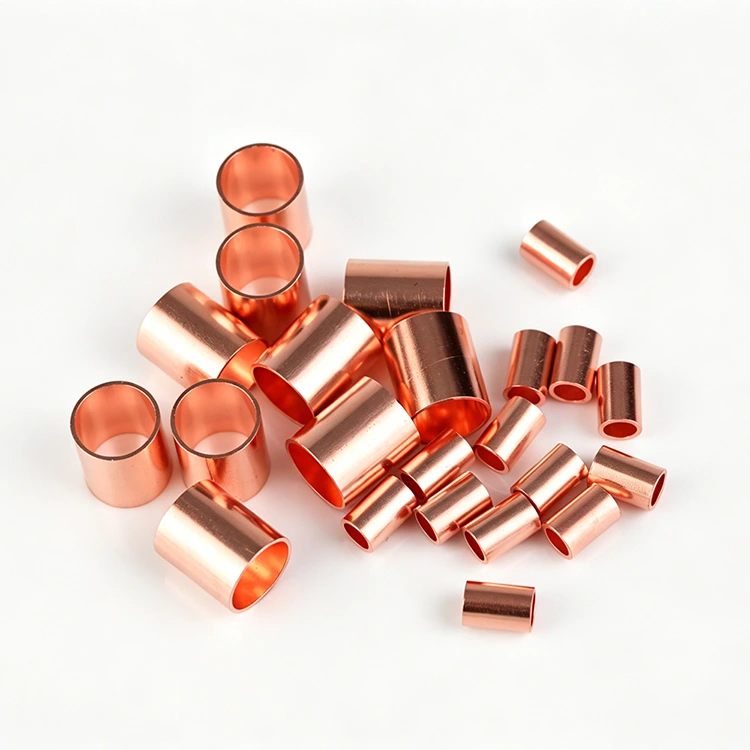

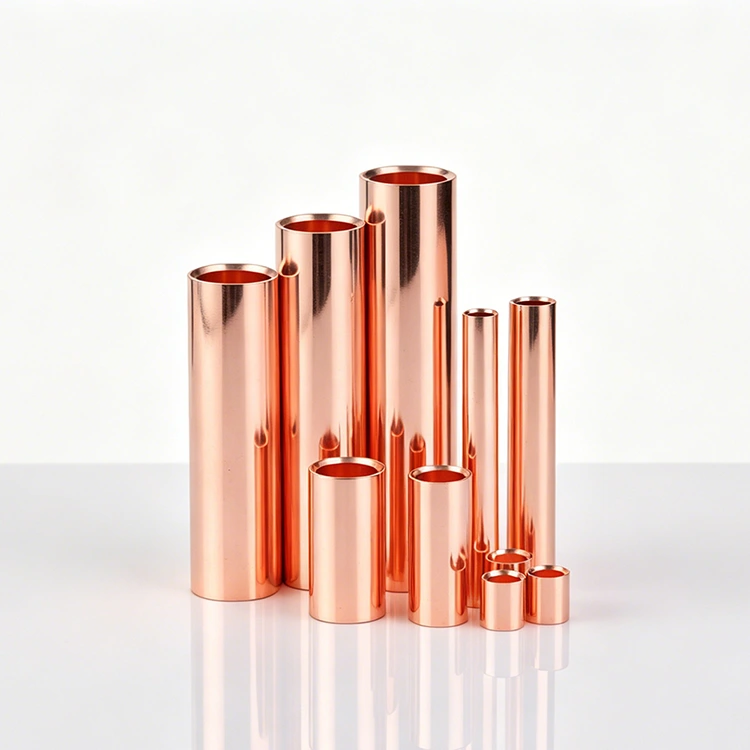

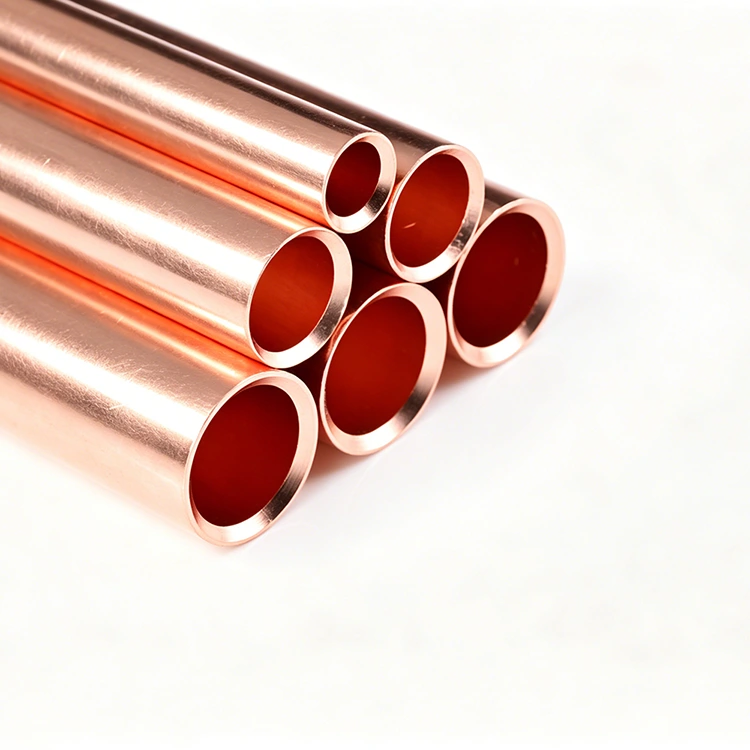

Högström Röd Koppar Butt Terminal

Högkvalitativ Högströms röd kopparändterminal erbjuds av den kinesiska tillverkaren Zenko. Den fungerar som professionella kopparkopplingar skräddarsydda för nya energiscenarier. Tillverkade av kopparmaterial med hög renhet och hög ledningsförmåga, är de perfekt tillämpliga på solceller, energilagring och nya ledningssystem för energifordon. Genom att anta en lätt struktur för att spara installationsutrymme, täcker produkten ett komplett storleksintervall och stöder anpassade specifikationer. Med fast pressningsprestanda och stabil elektrisk kontakt, uppfyller den till fullo kraven på högströmsanslutning för olika ny energiutrustning.

Vad är en High Current Red Copper Butt Terminal?

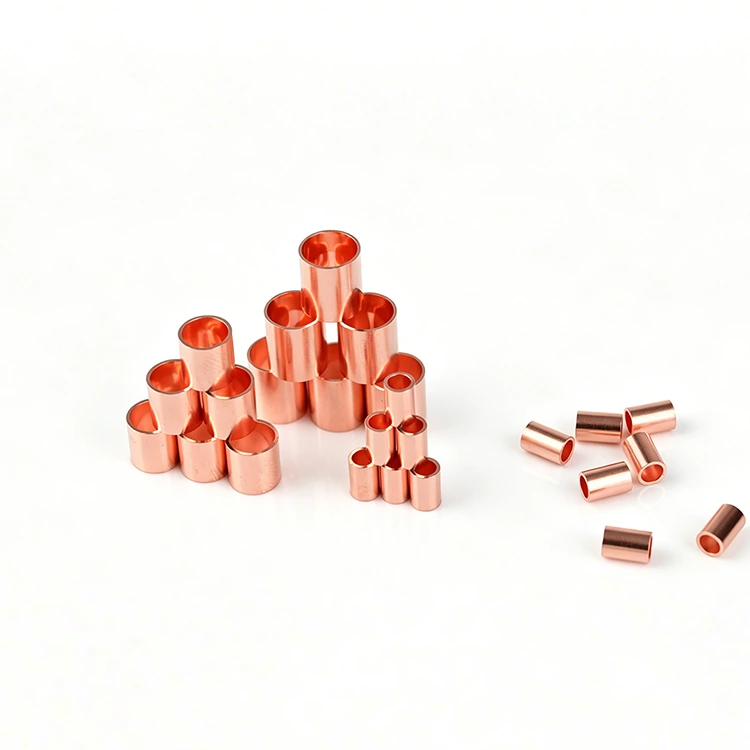

Zenko Factorys högströmsanslutningar i röd koppar är professionella, kraftiga kopparkontakter konstruerade för både marina och nya energitillämpningar. Tillverkade av röd koppar med hög renhet och hög ledningsförmåga med avancerad antioxidationsbehandling, erbjuder dessa terminaler exceptionell motståndskraft mot fukt och saltstänk, stabil elektrisk kontakt och låg värmealstring under högströmsbelastning. De är designade för att uppfylla kraftindustrins standarder och levererar säkra, vibrationsbeständiga krimpade anslutningar som förblir täta utan att lossna, vilket gör dem idealiska för säkra och pålitliga linjeanslutningar i tuffa miljöer.

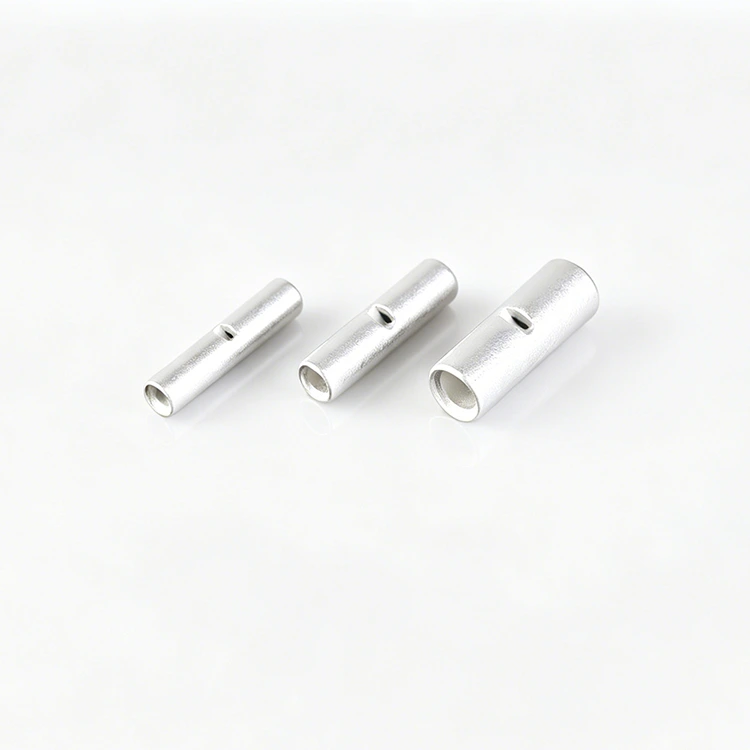

Icke-isolerad butt-kontakt (storlekar kan anpassas)
Material: Röd koppar (C1100/C1220)
ITEN NR.	Mått (mm)				Kabelstorlek
	L	D	d1	t	mm2	A.W.G
BN1.25T	15	3.32	1.85	0.75	0,5-1,5	22-16
BN2T	15	4.02	2.5	0.75	1,5-2,5	16-14
BN3.5T	15	5	3	0.95	2,5-4	14-12
BN5.5T	15	5.45	3.55	0.95	4-6	.12-10
BN8T	21	7	4.6	1.2	10	8
BN14T	26	9	6	1.5	16	6
BN22T	29	11.3	7.8	1.75	25	4
BN38T	32	13.2	9.5	1.85	35	2
BN60T	36	15.3	11.4	1.95	50	1/0
BN70T	37	17.5	13.3	2.2	70	2/0
BN80T	38	19.5	14.5	2.5	95	3/0
BN100T	38	22.1	16.4	2.85	120	4/0
BN150T	54	26.4	19.5	3.45	150	250-300
BN180T	57	28.5	21	3.75	185	300-350

Nyckelfunktioner och fördelar

● Högströms röd kopparkonstruktion: Tillverkad av 99,9 % ren röd koppar med hög ledningsförmåga, vilket säkerställer låg värmealstring och effektiv kraftöverföring under tunga belastningar.

● Marint skydd: Professionell antioxidations- och passiveringsbehandling ger utmärkt motståndskraft mot fukt och saltstänk, lämplig för marina distributionssystem och tuffa industriella miljöer.

● Ny energioptimerad: Skräddarsydd för nya energiscenarier med hög efterfrågan, inklusive solcellssystem, energilagringsenheter och elfordons ledningssystem.

● Säker, vibrationsbeständig crimpning: Konsekvent crimpprestanda säkerställer permanenta, täta anslutningar som inte lossnar vid vibrationer eller termisk cykling.

● Utrymmesbesparande lättviktsdesign: Kompakt, lätt struktur sparar installationsutrymme samtidigt som den bibehåller robust mekanisk styrka.

● Full storleksintervall och anpassning: Komplett storleksintervall tillgängligt, med stöd för anpassade specifikationer för att möta unika projektkrav.

● Branschkompatibel prestanda: Tillverkad för att möta kraftindustrins standarder, vilket ger stabil kontaktprestanda och tillförlitliga kretsanslutningar.

Tekniska specifikationer

● Material: High-purity red copper

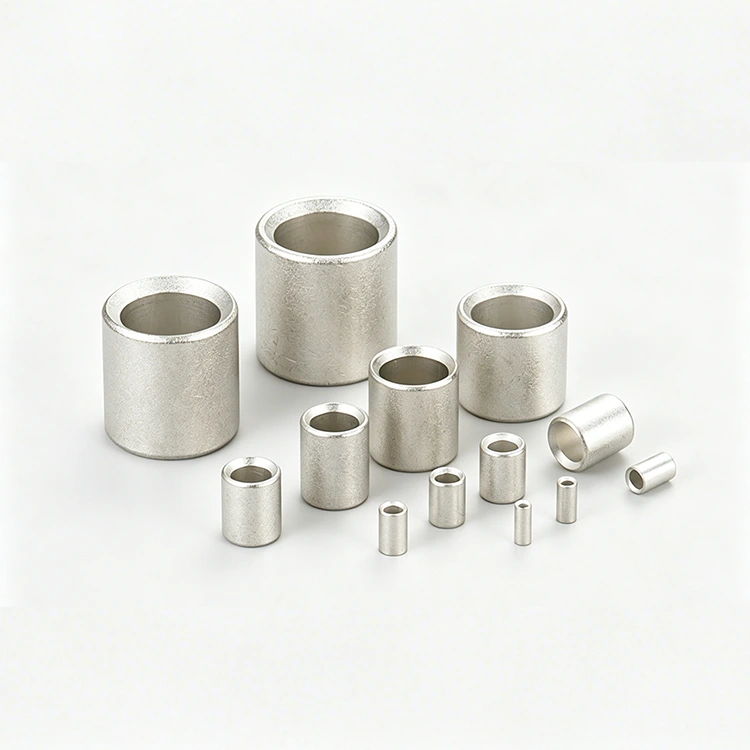

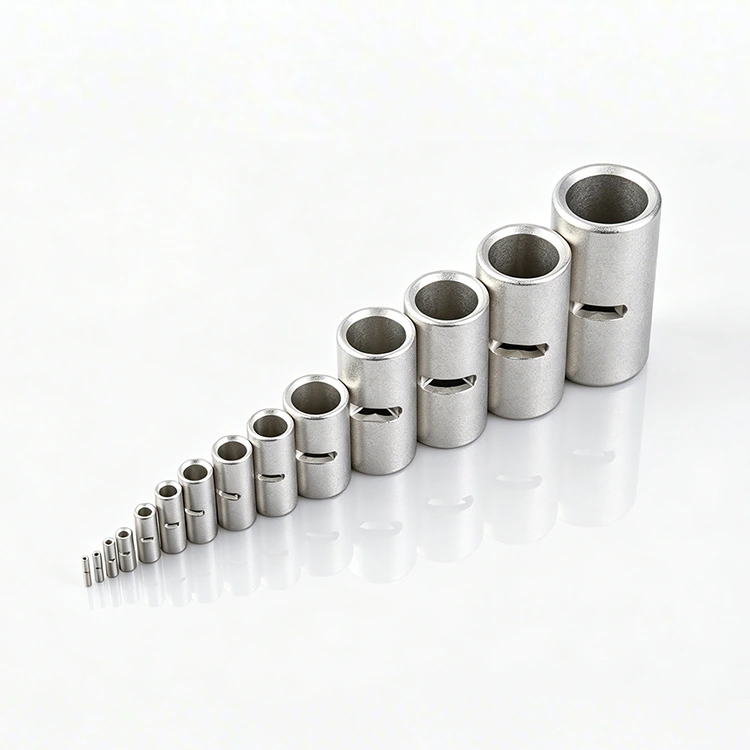

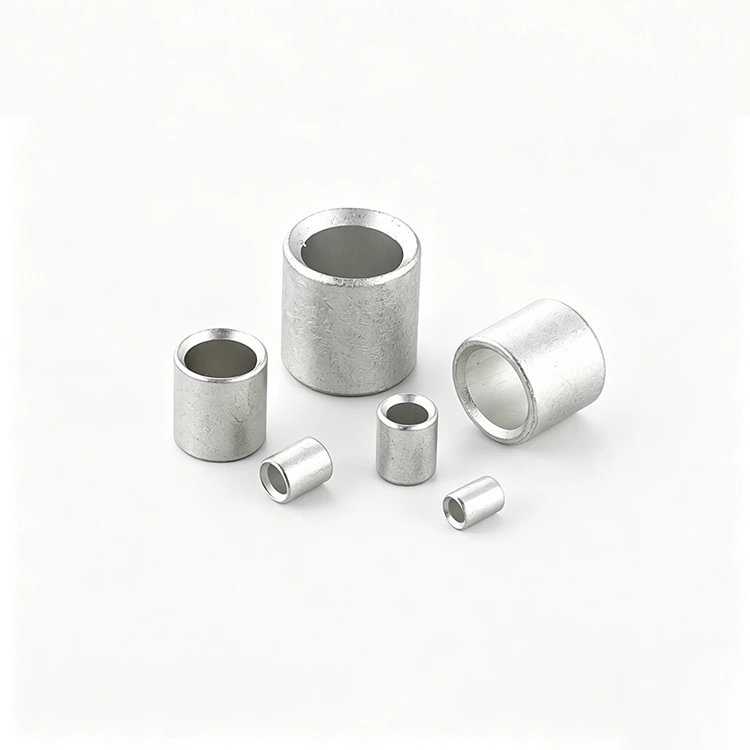

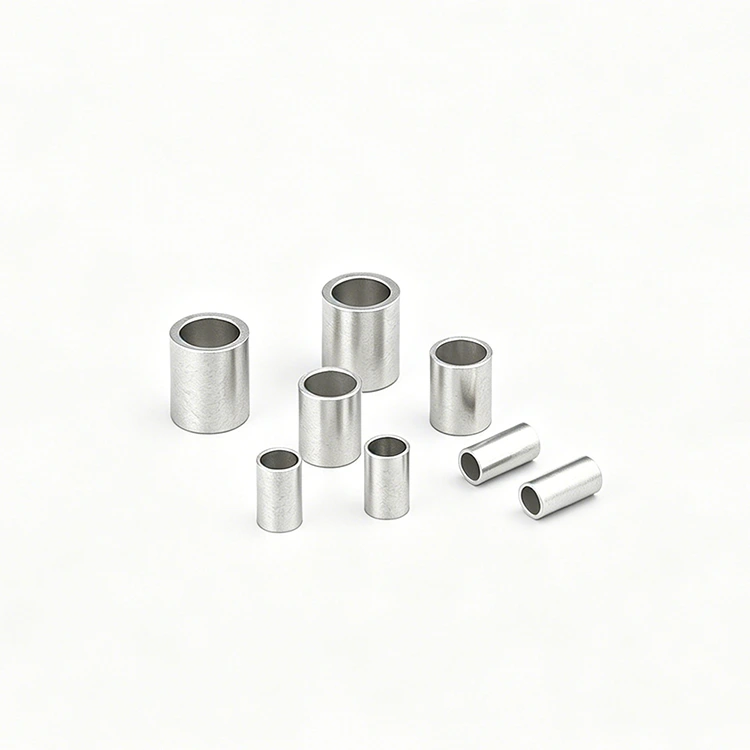

● Ytbehandling: Antioxidationspassivering (tillval förtennplätering tillgänglig)

● Anslutningstyp: Kallkrympning (ingen svetsning krävs)

● Märkström: Upp till 600A (varierar beroende på storlek)

● Driftstemperatur: -40°C till +125°C

● Saltspraymotstånd: ≥ 72 timmar (neutralt saltspraytest)

● Tål spänning: ≥ 2kV AC (enligt industristandarder)

● Trådintervall: AWG 22 till AWG 2/0 (anpassade storlekar tillgängliga)

Breda applikationer

● Marine distributionsskåp och elsystem ombord

● Solceller (PV) solenergisystem

● Energilagringssystem (ESS) och batteribanker

● Kabeldragning för elfordon (EV) och hybridfordon

● Industriell högströmsutrustning och elnät

● Automationscentraler och tunga maskiner

● Vindkraftsproduktion och projekt för förnybar energi

Installationsinstruktioner

1.Trådförberedelse: Skala av isoleringen från trådänden för att matcha terminallängden, se till att inga trådar skärs av eller skadas.

2.Insättning: För in den avskalade kabeln helt i terminalen tills den når änden av pipan.

3. Crimpning: Använd ett högkvalitativt, storleksanpassat pressverktyg för att applicera ett jämnt tryck på terminalcylindern.

4. Inspektion: Dra försiktigt i tråden för att kontrollera att anslutningen är säker utan glidning eller rörelse.

5.Isolering: Täck den krympta fogen med krympslang eller elektrisk tejp för att skydda mot fukt, korrosion och kortslutningar.

Kvalitetssäkring

Alla Zenko högströmsterminaler i röd koppar genomgår rigorösa kvalitetskontrolltester, inklusive:

● Råvarusammansättning och konduktivitetstestning

● Saltspray och korrosionsbeständighetstestning

● Test av högströmsbelastning och värmealstring

● Mekanisk utdragningsstyrka och vibrationstestning

● Inspektion av dimensionsnoggrannhet och crimpprestanda

Zenko Factory har åtagit sig att tillhandahålla pålitliga, högströmsanslutna röda kopparterminaler som uppfyller de mest krävande marina, industriella och nya energikraven.
