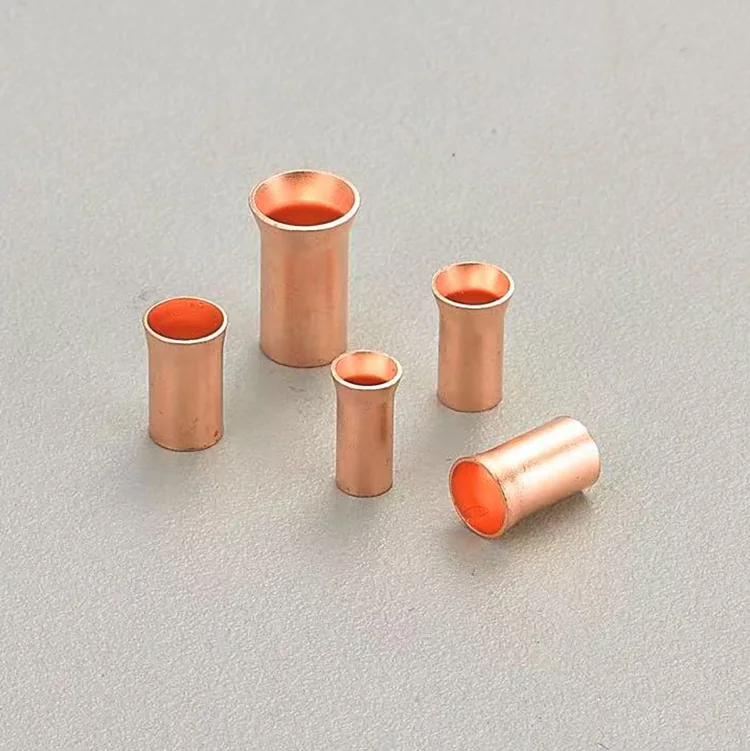

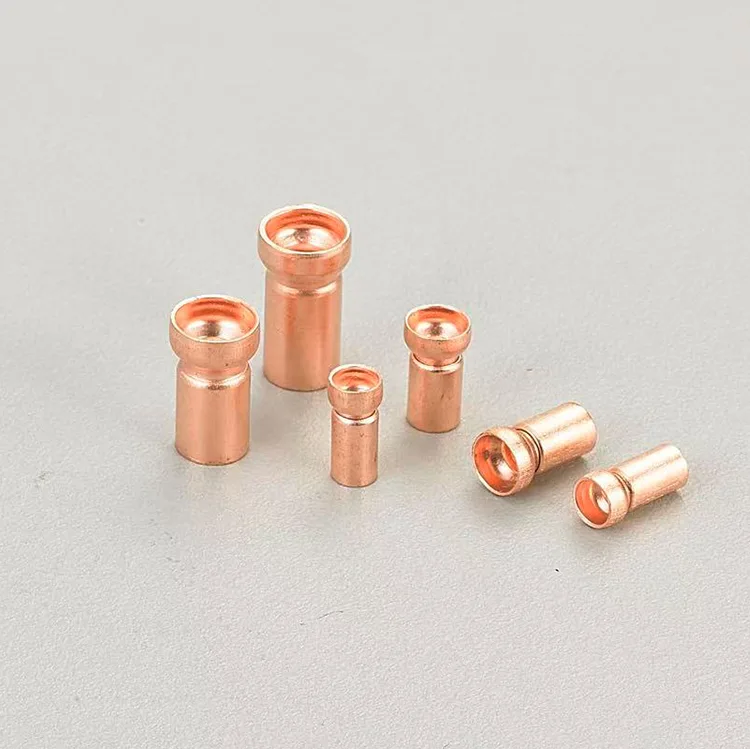

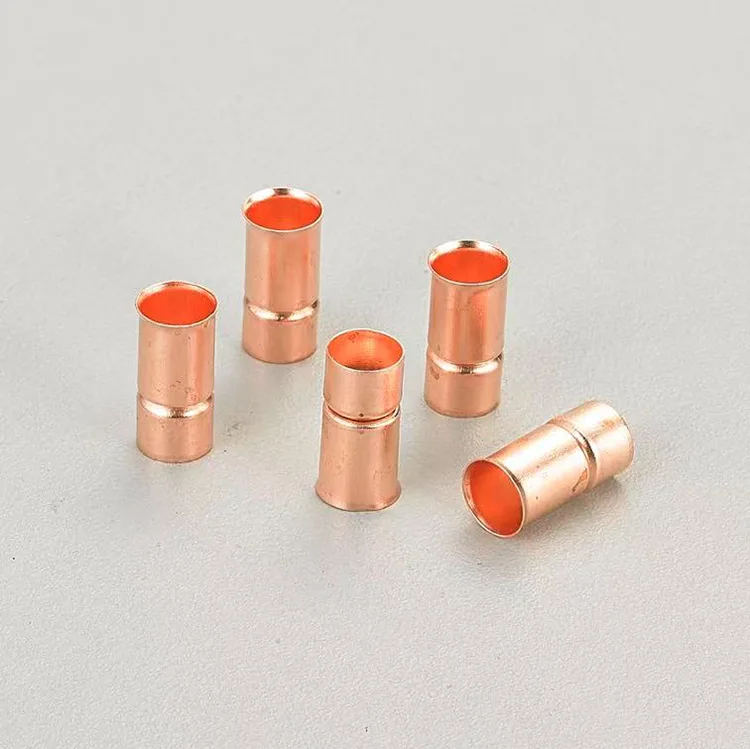

Pläterad röd kopparbussning

Medan ren T2 röd koppar ger utmärkt bulkledningsförmåga, avgör yttillståndet verkliga prestanda vid lödning och kontaktapplikationer. Den kvalitetspläterade röda kopparbussningen erbjuds av Zenko, en professionell tillverkare i Kina. Den åtgärdar detta genom att applicera ett kontrollerat pläteringslager som optimerar ytan för den avsedda applikationen – oavsett om det är att löda till ett PCB, skapa en löstagbar kontakt eller motstå tuffa miljöförhållanden.

Pläteringsprocessen börjar med en precisionsbearbetad kopparbussning. Innan plätering genomgår delen flerstegsrengöring och aktivering för att säkerställa att plätering fäster jämnt. Detta förberedelsesteg är kritiskt – dålig vidhäftning leder till blåsor eller flagning av plätering under termisk cykling, vilket äventyrar både estetik och prestanda.

Att välja rätt plätering för din applikation

Tennplätering är industristandarden för lödbarhet. Ett 3–15 μm tennskikt förhindrar kopparoxidation och ger en yta som lätt löder vid standardåterflödestemperaturer. Zenko kontrollerar förtenningstjockleken till ±1 μm, vilket säkerställer konsekvent lödningsprestanda i stora produktionsserier.

Manufacturing Excellence hos Zenko

Zenkos pläteringslinje är integrerad med vår CNC-bearbetningsverkstad, vilket gör att vi kan kontrollera hela tillverkningsprocessen från råmaterial till färdig pläterad bussning. Denna vertikala integration innebär snabbare omhändertagande, bättre kvalitetskontroll och möjligheten att tillgodose anpassade förfrågningar som fristående pläteringsverkstäder inte kan hantera effektivt.

Varje pläterad röd kopparbussning åtföljs av pläteringstjockleksmätning (XRF eller tvärsnitt), vidhäftningstestresultat (böjtest enligt ASTM B571) och lödbarhetstestrapporter på begäran. För kunder inom reglerade industrier tillhandahåller vi även materialcertifikat och RoHS/REACH-överensstämmelsedokumentation.

Där pläterade bussningar levererar värde

Vid PCB-montage löder förtennade röda kopparbussningar jämnt och tillförlitligt, vilket minskar tomrum och förbättrar fogtillförlitligheten. I RF och högfrekvenselektronik bibehåller silverpläterade bussningar signalintegriteten genom att minimera kontaktresistansen vid varje sammankopplingspunkt. För industriella och marina miljöer motstår nickelpläterade bussningar korrosion och bibehåller prestanda under många års drift.

Zenko arbetar direkt med designingenjörer för att specificera den optimala pläteringstypen och tjockleken för varje applikation. Vårt ingenjörsteam kan granska dina ritningar, rekommendera alternativ om kostnaden eller prestandan kan förbättras och tillhandahålla prover för valideringstestning. Kontakta oss idag för att diskutera dina krav på förtennade röda kopparbussningar.

Starta din anpassade beställning

Skicka dina specifikationer eller ritningar till Zenko för en snabb offert och provarrangemang. Vårt ingenjörsteam svarar vanligtvis inom 24 timmar med rekommendationer och priser.

Icke-isolerad butt-kontakt (storlekar kan anpassas)
							Material: Röd koppar (C1220/TP2)
ITEN NR.	Mått (mm)						Kabelstorlek
	L	D	d1	W	W1	F	mm2	A.W.G
2,75D	8.5	4	1.8	2.75	3.47	4
3.35D	8.5	4.5	2.3	3.35	3.8	4.5
4.05D	8.5	5.2	2.7	4.05	4.45	5.2
4,55D	11	6.65	3.4	4.55	5.45	6
5.6D	11	7	3.6	5.6	6.02	6
3.4D	8.5	4.4	2.1	3.38	3.8	5.2
1.9D	7.2	3	2.5	1.9	2.4	4.5
4.1D	10.5	4.8	2.5	3.98	4.45	5.6
Plätering	Tennplätering, nickelplätering, ytantioxidation
Hårdhet och tillstånd	M/Y/Y2 (HV45-75/ 90-110/ 110-130)
Anmärkning:	Acceptera anpassade beställningar av alla storlekar
