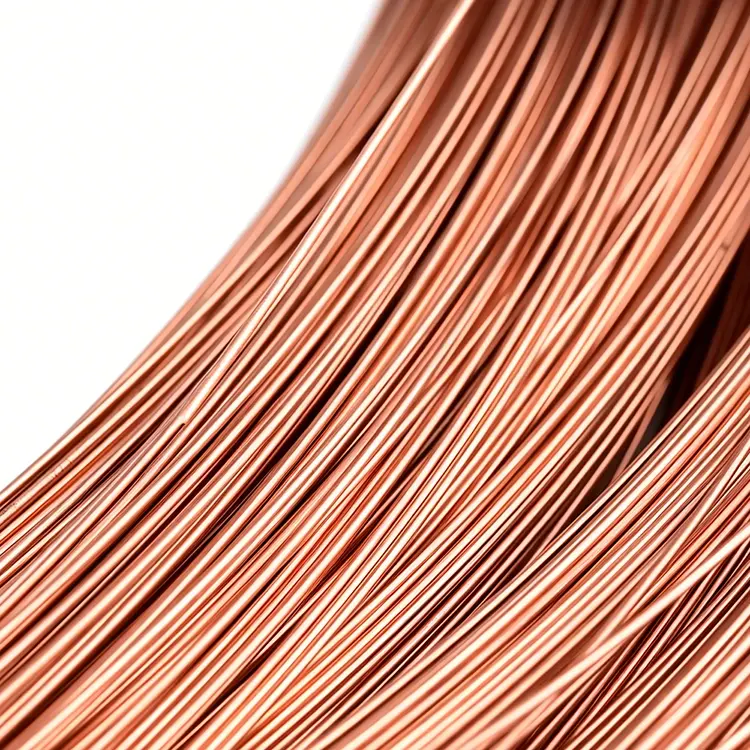

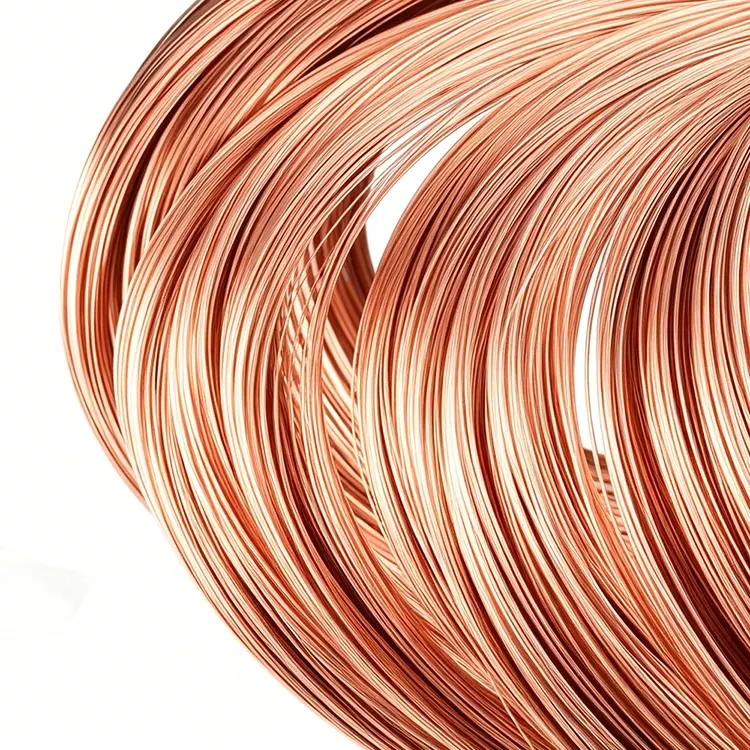

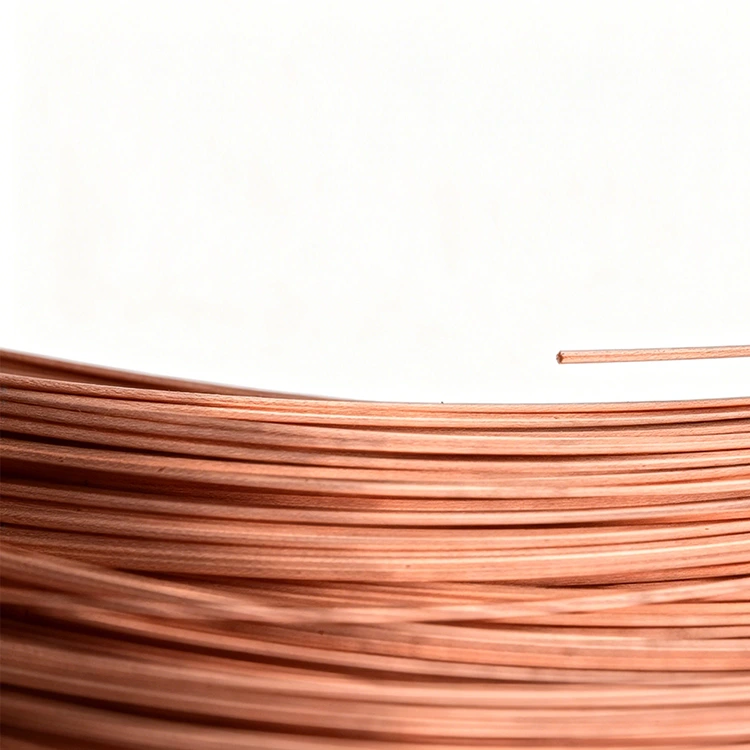

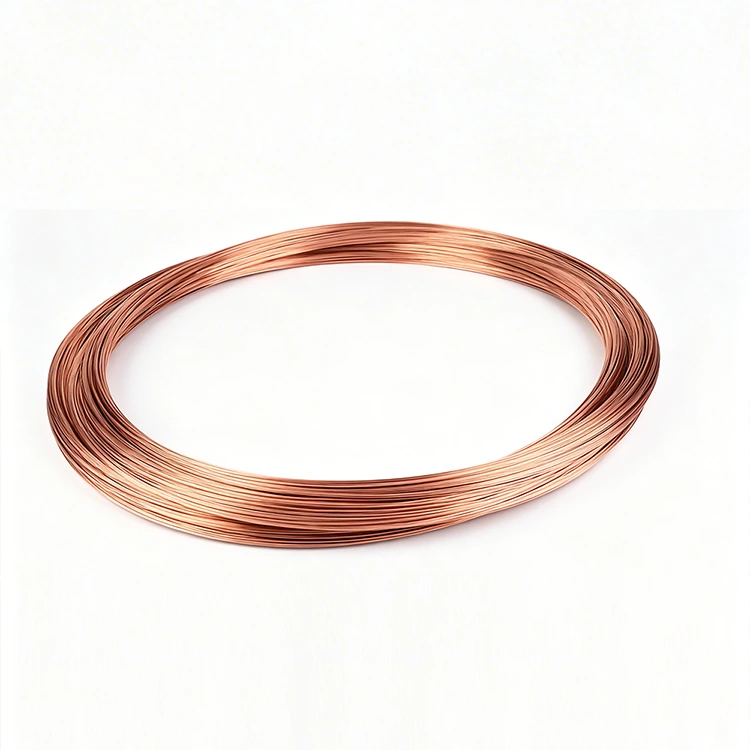

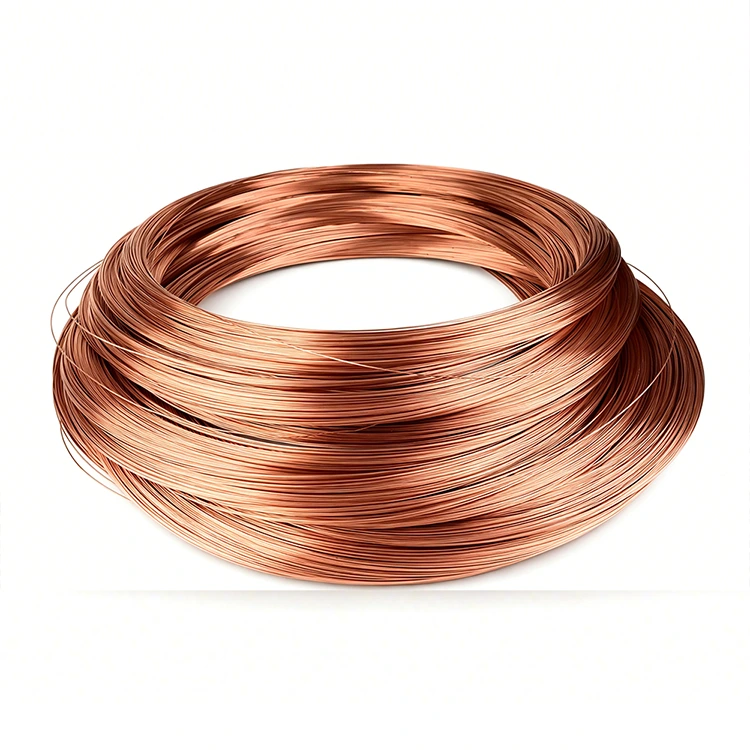

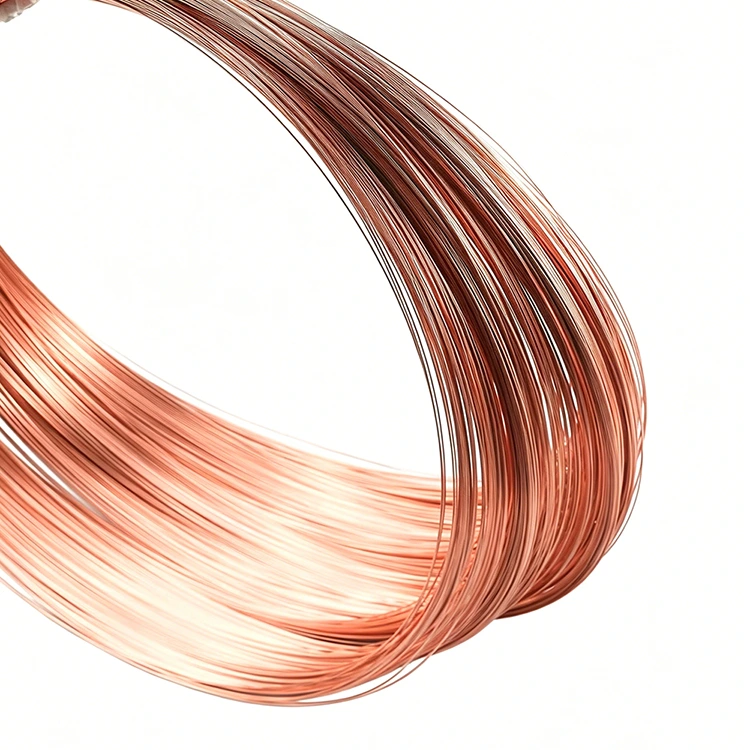

Precisionsrör för röd koppar
Som en professionell leverantör av röd kopparspiralrör i Kina vill Zenko ge dig ett högkvalitativt Precision rött kopparspiralrör, som är tillverkat enligt mikrotoleransstandarder för applikationer där dimensionell noggrannhet direkt påverkar systemets prestanda. Med ytterdiametertoleranser så snäva som ±0,02 mm och väggtjocklekskontroll inom ±0,01 mm, levererar våra C1100/C1220 röda kopparspolar repeterbara, precisionspassande prestanda inom halvledartillverkning, medicinsk utrustning, analytisk instrumentering och flygsystem. Varje spole är ritad på precisionsdynor, mätt med lasermätning och 100 % inspekterad för att säkerställa överensstämmelse med dina mest krävande specifikationer.
Som en specialiserad kinesisk tillverkare av precisionsrör för röda kopparspiraler, producerar Zenko sina Precision Röd kopparspiralrör med hjälp av anpassade dragdynor av volframkarbid och en ritningsprocess med flera steg. Kombinerat med inline lasermätning och en slutlig avspänningsavlastande glödgningsbehandling vid låg temperatur, kontrolleras ytterdiametertoleransen till mikronnivån, vilket säkerställer tillförlitlig tätning, konsekventa vätskeflöden och repeterbar automatiserad montering i system med hög renhet eller högt tryck.
Varför precision är viktigt i kopparspiralrör
● Förebyggande av läckage: I system med hög renhet eller högt tryck kan även variationer i mikronnivå OD orsaka tätningsfel. Precisionsspolar säkerställer konsekvent kontakt med tätningsytan.
●Flödeskonsistens: Stram kontroll av ID och väggtjocklek säkerställer förutsägbara vätskeflödeshastigheter och tryckfall – kritiskt i analytiska och medicinska tillämpningar.
●Repeterbar montering: Precisionsdimensioner möjliggör automatiserad montering utan manuell montering eller omarbetning, vilket minskar produktionskostnaderna och förbättrar utbytet.
●Miniatyrisering aktiverad: När enheter krymper (emiledare, medicinska implantat) möjliggör precisionsslangar mindre, mer komplexa konstruktioner.
●Gällande efterlevnad: Medicinska tillämpningar och halvledarapplikationer kräver dokumenterad dimensionell överensstämmelse. Zenko Precision Red Copper Coil Tube inkluderar fullständig spårbarhet och inspektionsregister.
Precisionstillverkningsprocess
Till skillnad från standardtillverkning av kopparrör, innefattar tillverkning av Zenko Precision Red Copper Coil Tube:
●Precisionsdragdynor: Anpassade dragdynor av volframkarbid bearbetade till mikron noggrannhet, som producerar konsekvent OD/ID över produktionskörningar.
●Flerstegsritning: Flera ritningspassager med mellanglödgning för att uppnå slutliga dimensioner med minimal arbetshärdning och enhetlig kornstruktur.
● Lasermätning under process: Beröringsfri lasermätning vid varje ritningssteg säkerställer dimensionell överensstämmelse innan du fortsätter till nästa operation.
●Slutlig spänningsavlastning: Precisionsspolar genomgår slutlig lågtemperaturglödgning för att lindra kvarvarande spänningar samtidigt som dimensionsnoggrannheten bevaras.
●Renrumsförpackning: Ultraprecisionskvaliteter förpackas i renrumsmiljöer för att förhindra partikelkontamination.
Produktapplikationer
●Halvledartillverkning: Gasledningar, system för kemisk ångavsättning (CVD) och etsverktygsvätskeledningar där läckagefria, ultrarena kopparrör är obligatoriskt.
●Medicinska apparater och instrument: Endoskopiska verktyg, kylning av kirurgiska handstycken och vätskebanor för diagnostisk utrustning som kräver biokompatibla precisionsmått.
●Analytisk instrumentering: HPLC, GC-MS och andra analytiska instrument där exakta flödesvägar bestämmer mätnoggrannheten.
●Aerospace & Defense: Hydraulledningar, bränslesystemkomponenter och flygelektronikkylning där tillförlitlighet och precision är avgörande för uppdraget.
●Forskning och laboratorium: Anpassade experimentella inställningar, kryogena system och vetenskaplig instrumentering som kräver exakta specifikationer.
Beställningsinformation
• Tillgängliga precisionskvaliteter: Standard Commercial / Precision / Ultra-Precision
• OD range: 0.8–40mm (smaller sizes available on request)
• Väggtjocklek: 0,1–5 mm
• Spolens längd: Anpassad enligt specifikation
• Ytfinish: Ljusglödgad, ultraren för halvledare/medicin
• Förpackning: Antistatiska påsar, renrumsförpackning tillgänglig
• Dokumentation: Dimensionell kontrollrapport, materialcertifikat, renhetscertifikat
Teknisk support
Zenko tillhandahåller teknisk rådgivning för precisionsval av röda kopparspiralrör, inklusive stöd för flödesberäkning, monteringsverifiering och anpassad toleransutveckling. Gratis prover tillgängliga för kvalifikationstestning.
| Icke-isolerad butt-kontakt (storlekar kan anpassas) | |||||
| Material: Röd koppar (C1100/C1220/C1010) | |||||
| Mått (mm) |
 |
||||
| D(mm) | 0,8 - 40 | ||||
| d1(mm) | 0,5 - 30 | ||||
| T (mm) | 0,1-5 | ||||
| Förpackning | 25 kg/rulle, 50 kg/rulle | ||||
| Hårdhet och tillstånd | Y (HV90-110) | ||||
| Anmärkning: | Acceptera anpassade beställningar av alla storlekar | ||||
| Specifikation | D (mm) | d1（mm） | T (mm) |
| 1,0*0,8 | 1 | 0.8 | 0.15 |
| 1,1*0,86 | 1.1 | 0.86 | 0.12 |
| 1,1*0,80 | 1.1 | 0.8 | 0.15 |
| 1,3*1,0 | 1.3 | 1 | 0.15 |
| 1,3*1,1 | 1.3 | 1.1 | 0.1 |
| 1,5*1,2 | 1.5 | 1.2 | 0.15 |
| 1,7*1,5 | 1.7 | 1.5 | 0.15 |
| 2,0*1,7 | 2 | 1.7 | 0.15 |
| 2,08*1,78 | 2.08 | 1.78 | 0.15 |
| 2,1*1,8 | 2.1 | 1.8 | 0.15 |
| 2,3*2,0 | 2.3 | 2 | 0.15 |
| 2,6*2,3 | 2.6 | 2.3 | 0.15 |
| 3,2*2,8 | 3.2 | 2.8 | 0.2 |
| 3,28*2,98 | 3.28 | 2.98 | 0.15 |
| 3,9*3,5 | 3.9 | 3.5 | 0.2 |
| 4,05*3,65 | 4.05 | 3.65 | 0.2 |
| 4,1*3,7 | 4.1 | 3.7 | 0.2 |
| 4,9*4,5 | 4.9 | 4.5 | 0.2 |
| 6,2*5,8 | 6.2 | 5.8 | 0.2 |
| 5,05*4,65 | 5.05 | 4.65 | 0.2 |
| 6,35*5,95 | 6.35 | 5.95 | 0.2 |
| 6,4*6 | 6.4 | 6 | 0.2 |
| 7,85*7,45 | 7.85 | 7.45 | 0.2 |
| 7,9*7,5 | 7.9 | 7.5 | 0.2 |
| 8,8*8,4 | 8.8 | 8.4 | 0.2 |
| 8,7*8,3 | 8.7 | 8.3 | 0.2 |
